Seaonics提供优质控制系统,这些控制系统在内部开发,时刻着眼于用户的角度。其结果是开发的系统直观、简化,同时功能极其强大的用户界面使操作员可以即时了解系统、运行和设备级别的情况。
集成控制系统的设计原则
对于REV Ocean,我们根据4个关键设计原则开始规划控制系统的体系结构和功能:
● 安全-设备控制
● 牢固-系统设计的稳健性和弹性
● 用户友好-用户界面直观、简单,但功能强大
● 逻辑-具有系统、操作和设备级别的清晰架构
基于这些原则,并在与最终用户的密切对话中,我们设计并在实施和启动之前模拟了控制系统的操作。
获得全面了解
通过控制系统的设计过程,我们在REV Ocean船上完成了工作,现在,通过同一控制系统,可以控制11个绞车、5个行车吊臂、一个游标和一个6000 m的纤维缆起重机,并具有几种不同的走缆路径配置。在同一控制系统界面中,我们对系统、操作和设备的级别有完整的系统概览。
级别1-系统概览
完整的系统一目了然。操作员可以快速获得系统及其正在进行的操作的概览。
一级界面:完整系统一览

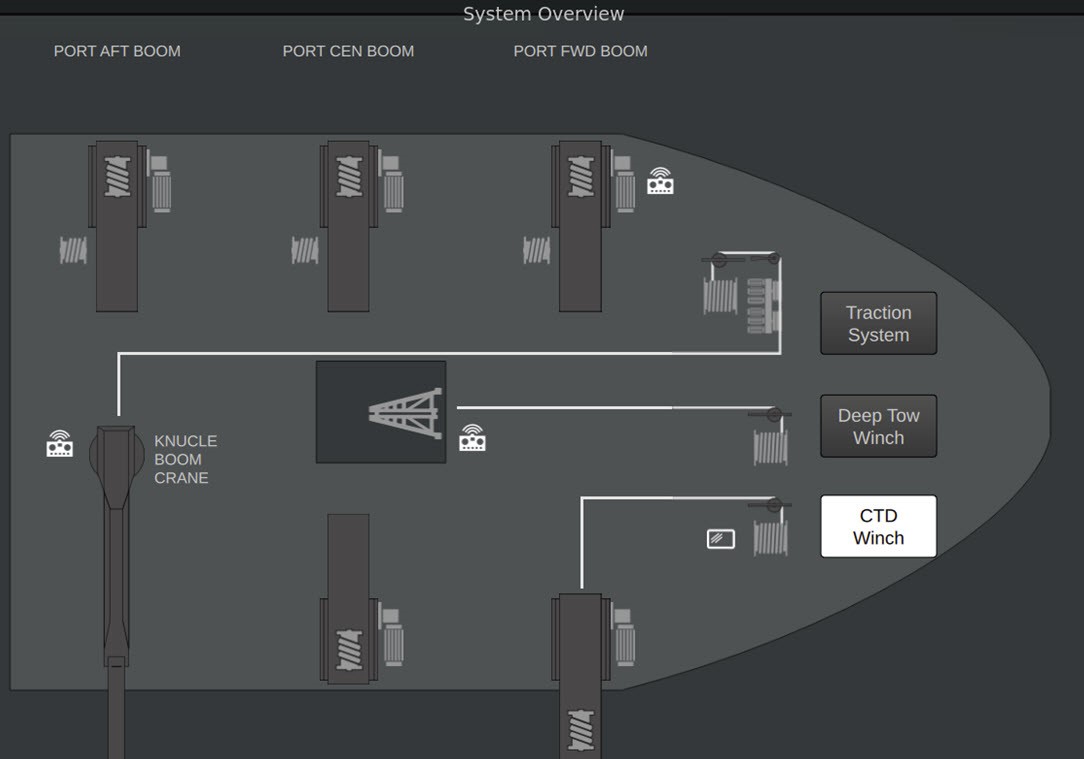

一级试图展示走缆路径、汇总的设备状态以及从何处控制设备:
牵引绞车- 导缆至起重机–从起重机无线电(用远程标志表示)
深海拖曳绞车–导缆至月池-从月池无线电控制(用远程标志表示)
CTD绞车- 导缆至右舷前行车臂- 从控制室控制(用HMI标志表示)
级别二- 控制总览
正在j进行的操作概览。用于界面仅显示有关安全和高效操作的有必要了解的信息。
二级界面 当前操作仪表盘。仪表盘提供单前操作的实时性能数据
这一视图展示处于控制中的设备(EUC)、控制数据及设备状态。
EUC: CTD绞车与月池轻游标架联动。
运行:系统停息状态 0 m/s, 无缆绳放出,吊钩上无挂载。.
状态:系统健康且绞车处于停车模式
级别三- 设备总览
在设备层面的总览。操作人员可以看到纤细的设备状态及最近使用总览。

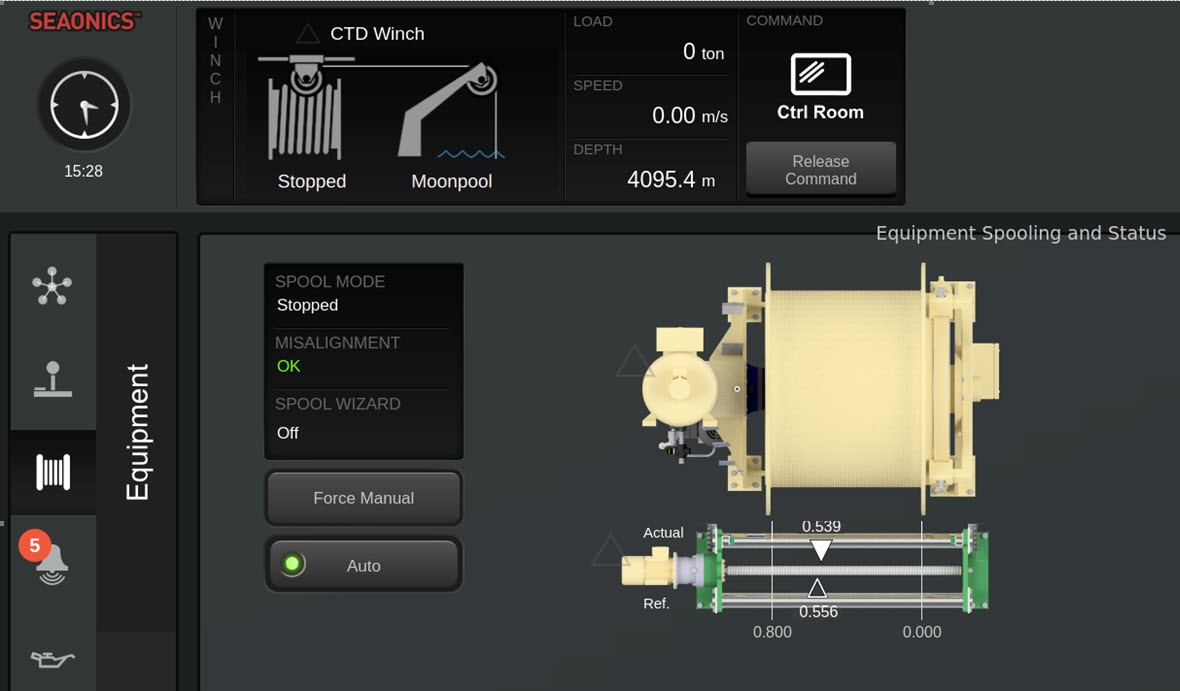

三级界面: 当前设备的仪表盘。仪表盘提供各个设备的实时性能数据。本例中为CTD绞车
